地底也能做信號覆蓋！
5.2公里城市地下管廊隧道的案例

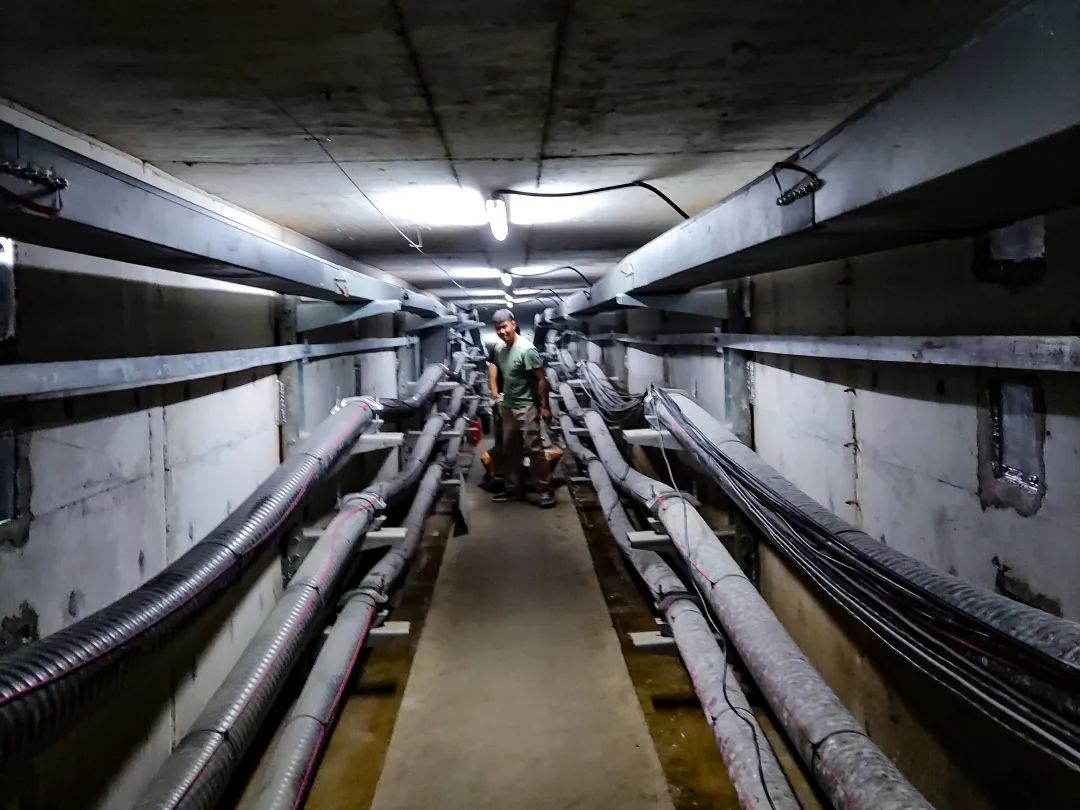

近年來，隨著我國城鎮化發展，用電負荷也逐年增長，地下管廊電纜化供電也得到了越來越廣泛的應用，但是問題也逐漸顯露，電纜在運行的過程中會產生一定的熱量，嚴重還會導致火災的發生，這就需要檢修人員日常維護。距離地面十來米的地下管廊信號也是大難題，檢修人員經常與地面失去聯系，如有危機情況甚至無法求助！
壹
項目詳情
|
揚州邗江區地下管廊工程 |
||
|
項目地點 |
江蘇揚州邗江區 |
|
|
覆蓋長度 |
5.2公里 |
|
|
項目類型 |
商用 |
|
|
項目簡介 |
管廊隧道在地下5-10米，信號無法覆蓋 |
|
|
客戶需求 |
1、方便檢修人員隨時與地面溝通，如有異常可隨時匯報 2、隨時定位檢修人員，維護人身安全 |
|
設計方案
貳
林創專業覆蓋團隊在收到管廊隧道CAD圖紙后，立即對項目展開研究，管廊隧道項目全長5.2公里，距離地面5-10米，每4/500米有個通風口，考慮到這5.2公里的長度需要做的全覆蓋，專業團隊給出了解決方案。
叁
產品方案
首先，選擇信號良好的通風管道口處，鋪設大對數接收室外天線，由光纜連接地底的放大器主機和小板狀室內天線，小板狀天線把信號發射到管廊各處，這樣就完成了信號覆蓋。
但由于隧道總長，想要達到覆蓋的效果，需要安裝多個放大器主機，專業團隊根據情況列出了以下安裝清單。
購物清單
放大器型號：KW40B-GDX4件
放大器型號：KW40B-DDX4件
放大器型號：KW40BX2件
室外天線：接收大對數X10件
室內天線：覆蓋小板狀X20件
二路功分器X10個
饋線配件：若干
